Метод TPS® разом з системою NEUROLITH® були визнані у 2018 році як перший та поки єдиний в своєму роді метод “лікування центральної нервової системи у пацієнтів з хворобою Альцгеймера”.

Метод TPS® разом з системою NEUROLITH® були визнані у 2018 році як перший та поки єдиний в своєму роді метод “лікування центральної нервової системи у пацієнтів з хворобою Альцгеймера”.

Принцип дії TPS®
СИСТЕМА НАВІГАЦІЇ

BodyTrack® – документація лікування у режимі реального часу та тривимірна візуалізація

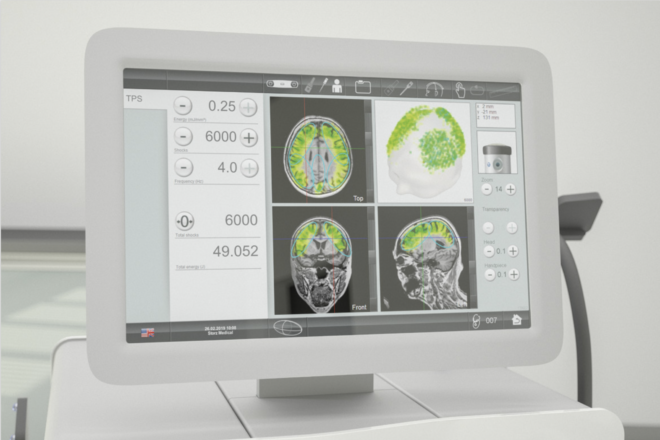

Програмне забезпечення BodyTrack® є ядром запатентованої системи NEUROLITH®. Просте і швидке калібрування дозволяє співвідносити форму голови  з МРТ-даними пацієнта. Таким чином, кожен застосований імпульс візуалізується та фіксується в режимі реального часу. Відстеження положення аплікатору в режимі реального часу дозволяє автоматично позначити оброблювані області. Використання персоналізованих даних МРТ дозволяє враховувати індивідуальні характеристики мозку пацієнта. Кожен раз, коли положення аплікатору змінюється, візуалізація цільових областей у завантажених МРТ-сканах автоматично оновлюється. Енергія, що застосовується, виділяється кольором. Програмне забезпечення BodyTrack® – це унікальний інструмент для візуалізації та контролю переданих імпульсів TPS® та прогресу лікування.
Ще одна перевага програмного забезпечення BodyTrack® полягає в тому, що користувач може визначати конкретні для пацієнта зони лікування та цільові ділянки мозку.

Переваги програми BodyTrack®:

  • Використання персоналізованих даних МРТ
  • Візуалізація даних МРТ у 3 площинах (осьова, корональна, сагітальна)
  • Кольорова візуалізація області лікування
  • Візуалізація в режимі реального часу розподілу імпульсів TPS®
  • Постійна візуалізація та документування енергії, що застосовується, та прогресу лікування

Ручне калібрування, крок 1 (червоний) та 2 (синій) / Ручне калібрування, крок 3 (зелений) / Зображення лікування методом TPS® в режимі реального часу

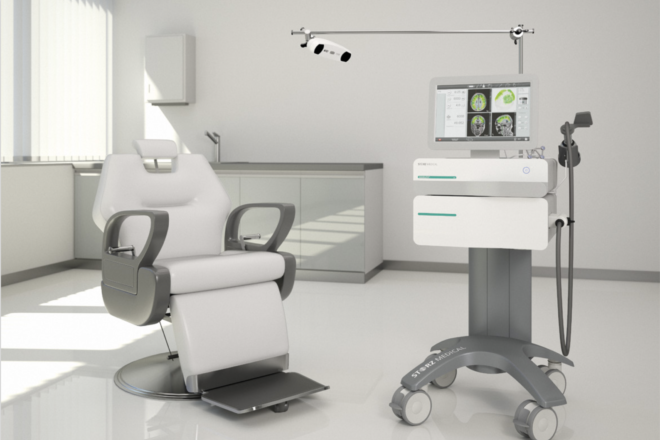

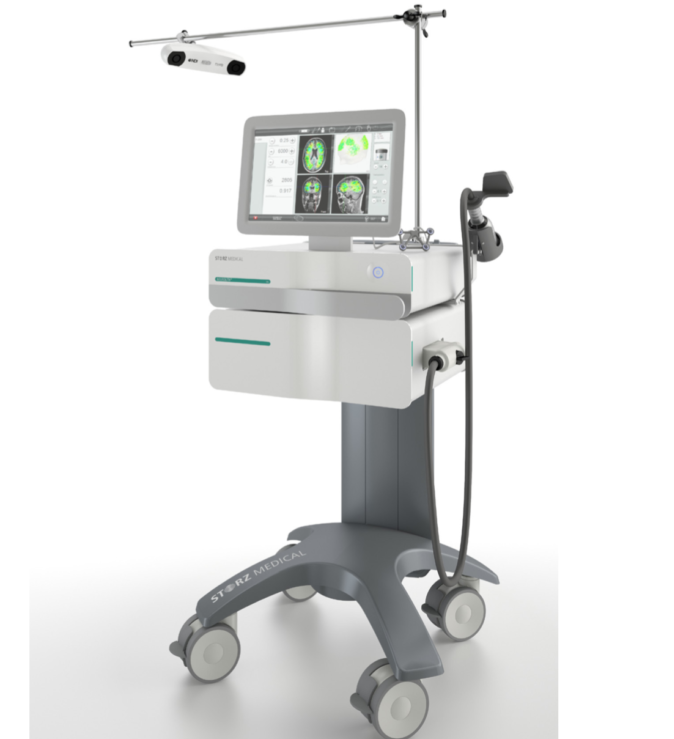

ДИЗАЙН СИСТЕМИ NEUROLITH®

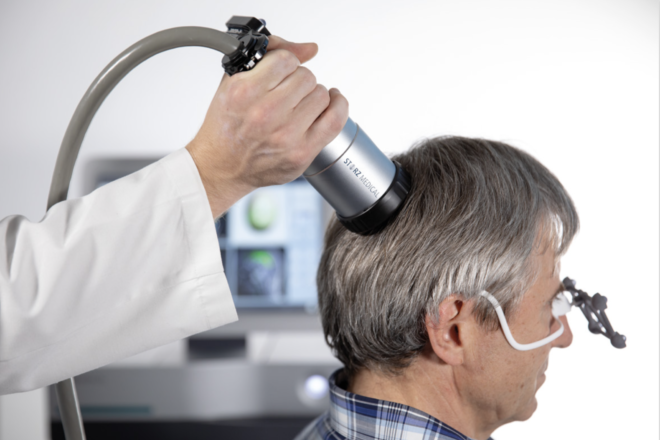

NEUROLITH® – інноваційна система з переконливими конструктивними особливостями! Спеціальна ергономічна форма аплікатора TPS® мінімізує втомлюваність рук терапевта, що працює безпосередньо з пацієнтом. Поверхня аплікатора легко адаптується до будь-якої форми голови, що робить обробку сфокусованими імпульсами простою та ефективною. Програмне забезпечення NEUROLITH® включає функції управління отриманими даними пацієнтами та рекомендованими параметрами лікування.

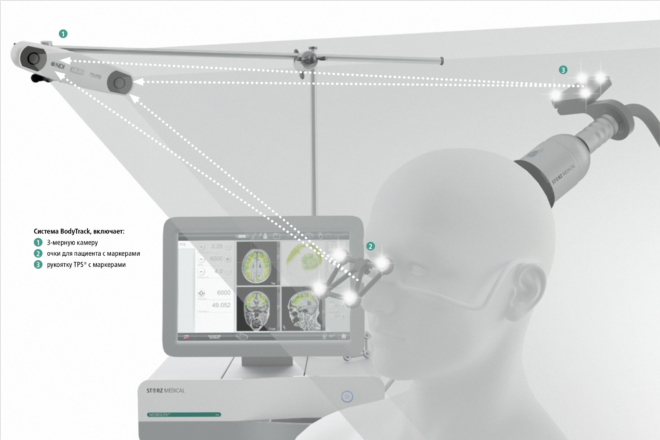

Функція BodyTrack® підтримує візуалізацію в режимі реального часу та документацію лікування TPS®. Технологія 3D-інфрачервоної камери забезпечує високу точність відстеження між аплікатором та окулярами пацієнта. Ідеальна синергія між найсучаснішою технологією камери та програмним забезпеченням BodyTrack® сприяє безпрецедентній взаємодії між лікарем та пацієнтом з хворобою Альцгеймера.

Переваги NEUROLITH®:

  • Орієнтована стимуляція глибоких мозкових областей
  • Персоналізована 3D-візуалізація голови пацієнта
  • 3D інфрачервона система камери для точного відслідковування головного мозку
  • Інтерфейс USB для імпорту даних МРТ
  • База даних пацієнтів

Тривимірна камера з трекінгом положення пацієнта та аплікатору / Калібрувальний штифт та окуляои пацієнта з маркерами / Аплікатор TPS® з маркерами

КОМПЛЕКТАЦІЯ
Стандартна комплектація:
  • Візок
  • Модуль управління з сенсорним дисплеєм
  • Модуль транскраніальної імпульсної стимуляції
  • Аплікатор для ТІС з ресурсом на 1 000 000 ударів з насадкою «Неврологія» та насадкою І (30 мм)
  • Програмне забезпечення BodyTrack
  • Мішок для води
  • Силіконова олія
  • Ультразвуковий гель (1000 мл)
  • Тримач пляшки гелю
  • Неслизька підкладка
  • Камера »Polaris Vicra«
  • Тримач аплікатору
  • Тримач камери
  • Тримач датчика калібрування
  • Інструкція з експлуатації Neurolith
  • Набір окулярів розмір S(10 шт.)
  • Набір окулярів розмір M(10 шт.)
  • Набір окулярів розмір L(10 шт.)
  • Набір маркерів для окулярів (3 шт.)
  • Набір датчиків калібрування (2 шт.)
  • Кабель живлення
ТЕХНІЧНІ ПАРАМЕТРИ
  • Сфокусована ударна хвиля, стандартний діапазон енергії: 0,01 – 0,25 мДж/мм2
  • Розмір фокусу: 5 х 5 х 30 мм
  • Терапевтично ефективна глибина проникнення, 5 МПа: 0 – 125 мм
  • Вага аплікатора: 990 г
  • Вага пристрою: 82 кг
  • Розміри пристрою (ШхВхГ): 59 х 126 х 66 см

1Lohse-Busch, H. et al.: Focused low-energy extracorporeal shock waves with distally symmetric polyneuropathy (DSPNP): a pilot study, NeuroRehabilitation, Vol. 35(2), 227–233, 2014

2Lohse-Busch, H. et al.: Symptomatic treatment of unresponsive wakefulness syndrome with transcranially focused extracorporeal shock waves, NeuroRehabilitation, Vol. 35(2), 235–244, 2014

3Yahata, K. et al.: Low-energy extracorporeal shock wave therapy for promotion of vascular endothelial growth factor expression and angiogenesis and improvement of locomotor and sensory functions after spinal cord injury, J Neurosurg Spine, Vol. 25(6), Pages 745–755, 2016

4Hatanaka, K. et al.: Molecular mechanisms of the angiogenic effects of low-energy shock wave therapy: roles of mechanotransduction, Am J Physiol Cell Physiol, Vol. 311(3), C378– C385, 2016

5Mariotto, S. et al.: Extracorporeal shock waves: From lithotripsy to anti-inflammatory action by NO production, Nitric Oxide, Vol. 12(2), 89–96, 2005

6d ́Agostino, M. C. et al.: Shock wave as biological therapeutic tool: From mechanical stimulation to recovery and healing, through mechanotransduction, Int J Surg., Dec. 24(Pt B), 147-153, 2015

7López-Marín, L. M. et al.: Shock wave–induced permeabilization of mammalian cells, Phys Life Rev., 26-27:1-38, 2018

8Wang, B. et al.: Low-Intensity Extracorporeal Shock Wave Therapy Enhances Brain-Derived Neurotrophic Factor Expression through PERK/ATF4 Signaling Pathway, Int J Mol Sci., Feb 16;18(2). pii: E433, 2017
